Neuinstallation

2 Kreise mit 22 R-VAN Düsen

ESP-ME3

Installiert im Zeitraum 25. bis 26.7.22

Reparatur und Anpassung einer vorhandenen Anlage, Bj. 2015

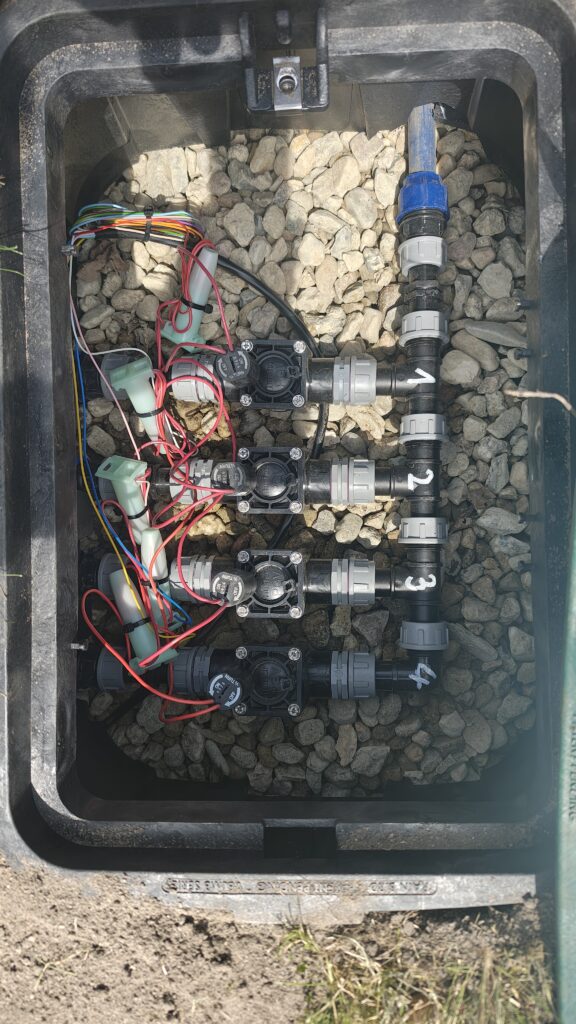

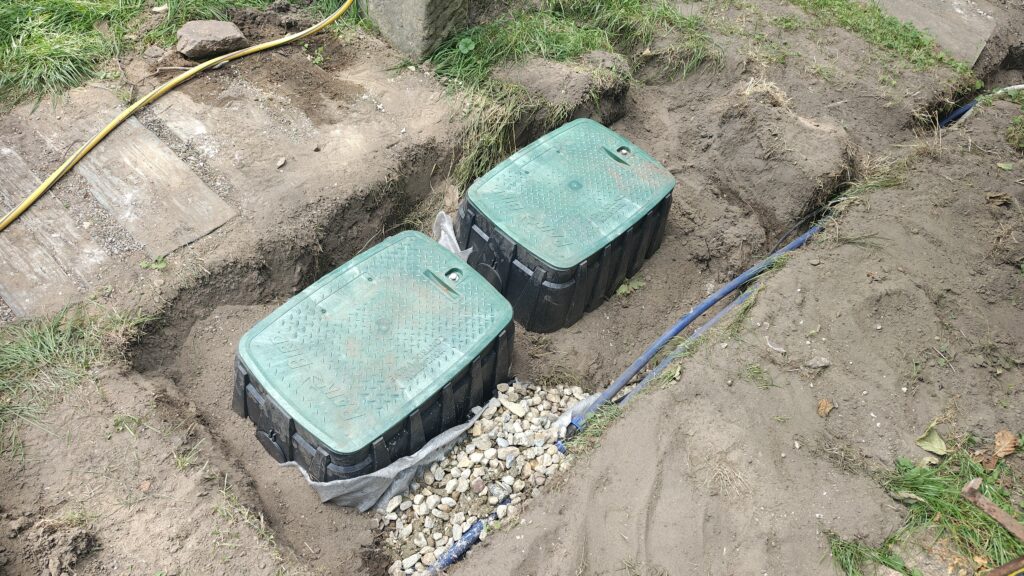

Neue Ventilboxen gesetzt, Kreise neu angeschlossen

Ergänzung um einen kleinen Tropfkreis

Inbetriebnahme: 15.7.2022

Neuinstallation

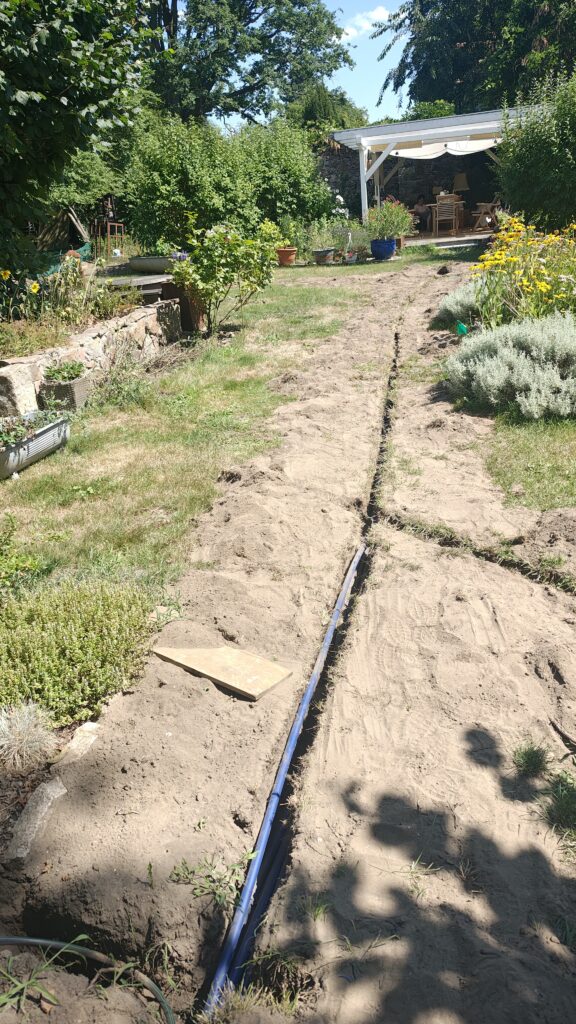

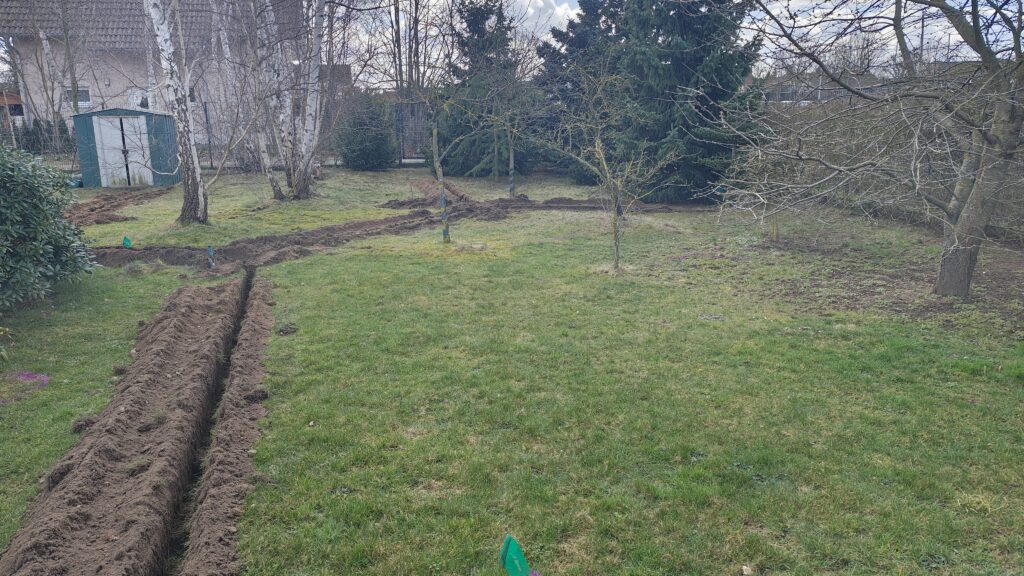

60 m Graben

200 m PE Rohr

ESP-ME3

Zisternennutzung inkl. automatischer Nachspeisung und Filtrierung

300 m XFS Tropfrohr sowie Mikrobewässerung von Obstbäumen

Installiert im Zeitraum 24. bis 25.10.22

Inbetriebnahme im Frühjahr 2023

Neuinstallation

100 m XFS Tropfrohr für Neuanpflanzung

Neuinstallation mit Trinkwasser-Trennstation, da Wasseranschluss ans Trinkwassernetz

4 Kreise (3 Versenkdüsen-Kreise und 1 Tropfkreis)

150 m Tropfrohr

33 R-VAN Düsen auf 1804SAMPRS45 Rain Bird Versenkregnern

Kombination aus R-VAN Rotationsdüsen und R-VAN Streifendüsen. Somit in einem Kreis verschiedene Flächen abgedeckt.

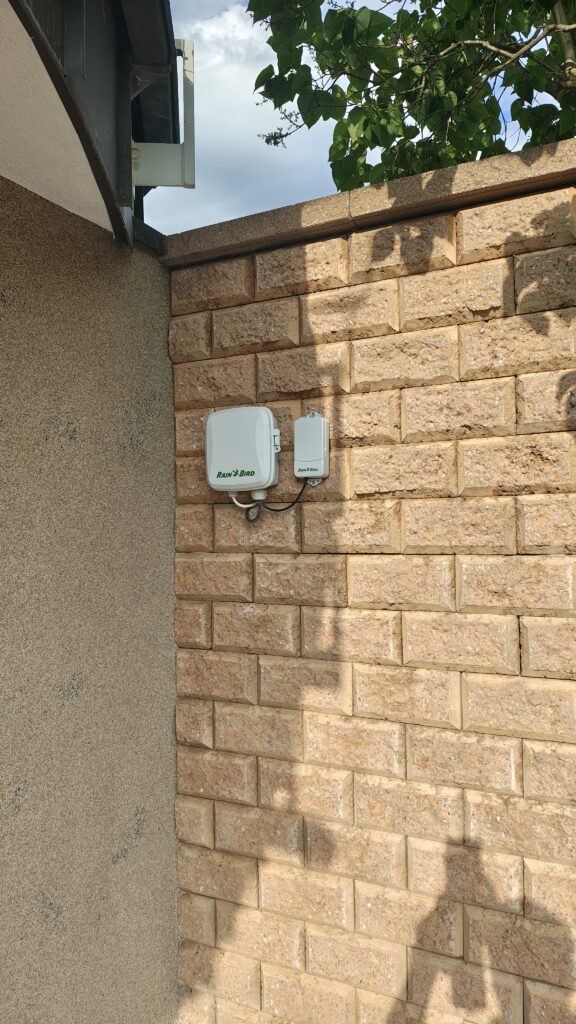

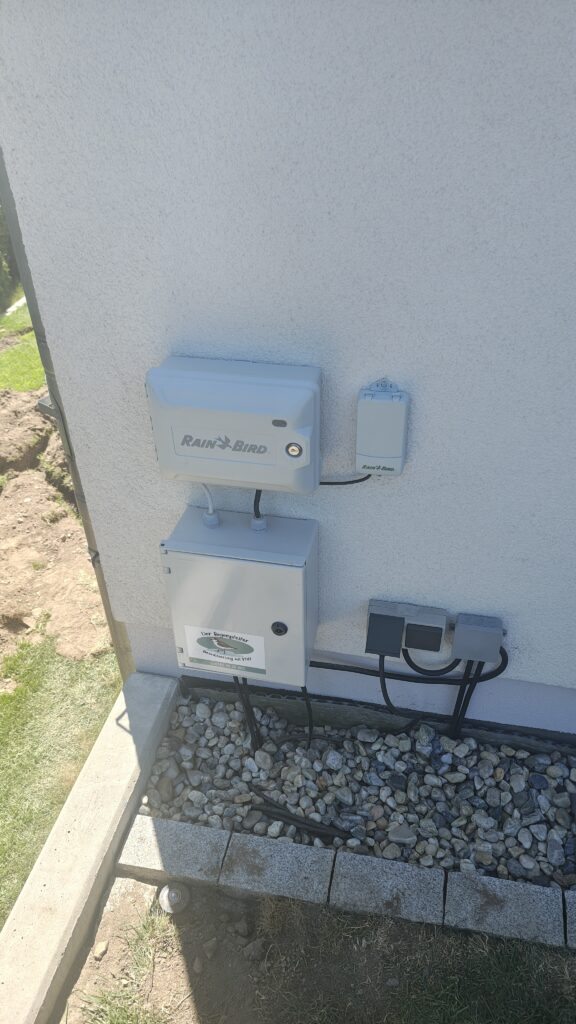

ESP-ME3 modulare Steuerung mit W-LAN Anbindung

Regensensor funkgesteuert

Inbetriebnahme: 27.6.2022

Reparatur und Anpassung einer vorhandenen Tropfbewässerung, Bj. 2014

1. BA, neu angelegte Pflanzfläche

Inbetriebnahme: 5.7.2022

Neuinstallation

1 Kreis mit 10 R-VAN Düsen

1 Kreis Tropfbewässerung mit XFS Tropfrohr

ESP-TM2 und LNK2 WLan Anbindung

Installiert am 1.11.22

2021 installierte Gardena-Anlage wird erweitert.

Gardena S80, T200 und T380 kommen zum Einsatz.

Steuerung Gardena Smart Irrigation Control

Beginn: 9.5.2022.

Neuanlage einer automatischen Bewässerungsanlage.

Geplante Komponenten:

150 m Tropfrohr Rain Bird XFS

50 Stück Versenkdüsen 1804 SAMPRS mit Rotationsdüsen R-VAN

Steuerung Rain Bird ESP-ME3 mit Regensensor

Beginn: 22.8.22

Ende: 24.8.22

Neuanlage einer automatischen Bewässerungsanlage.

Geplante Komponenten:

Tropfrohr Rain Bird XFS-CV

Versenkdüsen 1804 SAMPRS mit Rotationsdüsen R-VAN

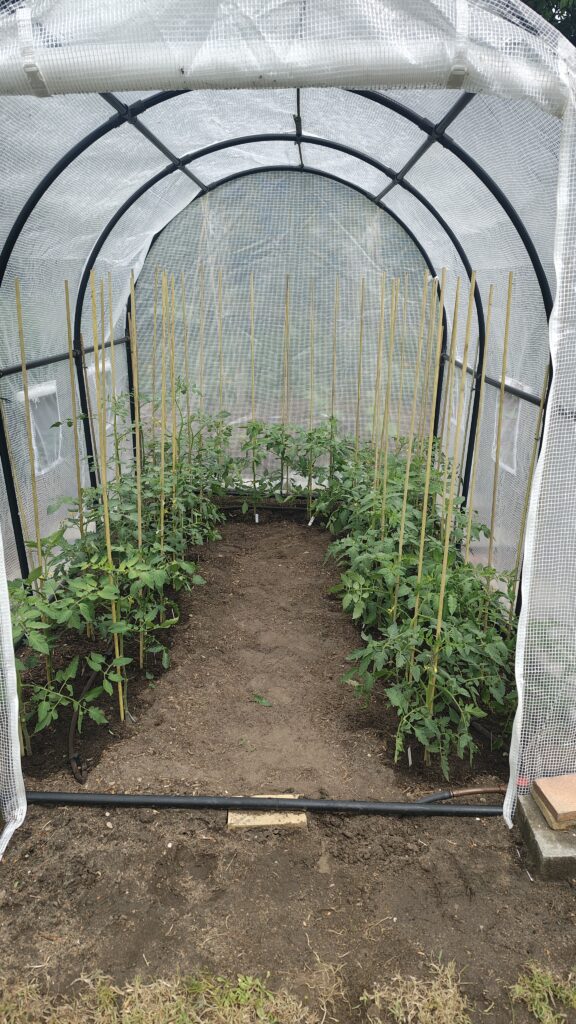

Mikrobewässerung für ein Gewächshaus

Steuerung Rain Bird ESP-ME3 mit Regensensor

Beginn: 16.5.22

Ende: 18.5.22

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr und Rotationsdüsen.

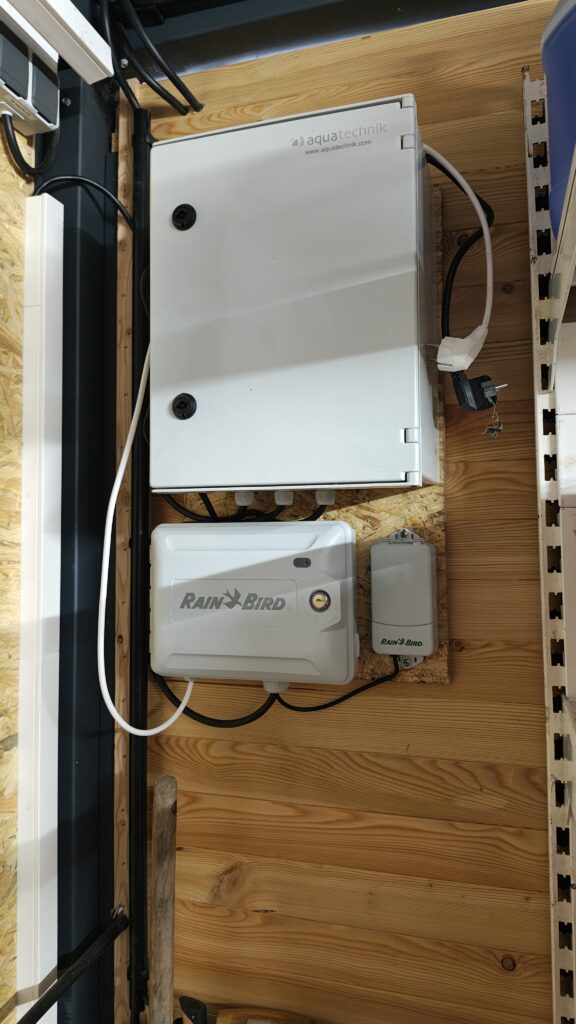

Erster Bauabschnitt beeinhaltet die Installation einer Gardena Brunnenpumpe zur Nachspeisung der sehr ökologischen Regenwasserzisternen für den Fall, dass der natürliche Niederschlag nicht ausreicht, um die Zisternen wieder zu befüllen. Zudem wurde eine Pumpe in den Zisternen installiert. Des Weiteren übernimmt der Auftraggeber die Installation der Tropfrohre (ca. 900 m XFS Tropfrohr von Rain Bird) in Eigenleistung. Ventilboxen mit den Verteilern und Scheibenfilter (Filterung des Zisternenwassers zur Vermeidung der Verunreinigung und Verstopfung der Bewässerungsanlage, Tropfrohre sowie Düsen) und Steuertechnik und automatische Nachspeiseregelung in einem wetterfesten Verteilerschrank.

Der Anschluss des zweiten Bauabschnittes (Rasenbewässerung) wurde vorbereitet.

Echdaten:

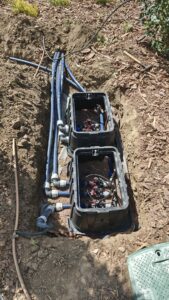

4 Ventilkreise mit Rain Bird DV 24 V Ventilen für Tropfrohr XFS (ober- und unterirdische Verlegung, wirksamer Wurzeleinwuchsstopp)

Rain Bird ESP-ME3 modulares Steuergerät (Erweiterungsmöglichkeit durch Module für die Erweiterung der Anlage)

Automatische Nachspeiseregelung von Afriso

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr und Rotationsdüsen.

Das Projekt beeinhaltet die Installation einer automatischen Nachspeisung der sehr ökologischen Regenwasserzisterne für den Fall, dass der natürliche Niederschlag nicht ausreicht, um die Zisterne wieder zu befüllen. Des Weiteren verrichten jetzt Rotationsdüsen in zwei Bewässerungskreise Ihren Dienst, den Rasen grün und vital zu halten. Eine Bewässerung von Rabatten wurde vorgesehen und wurde im August 2023 nachgerüstet.

Eckdaten:

4 Ventilkreise mit Rain Bird DV 24 V Ventilen für Tropfrohr XFS (ober- und unterirdische Verlegung, wirksamer Wurzeleinwuchsstopp)

Rain Bird ESP-ME3 modulares Steuergerät (Erweiterungsmöglichkeit durch Module für die Erweiterung der Anlage)

Automatische Nachspeiseregelung von Afriso

Neuinstallation

60 m Graben

200 m PE Rohr

ESP-TM2 Bewässerungssteuerung mit LNK2 WiFi Stick für den Anschluss ans Internet und Nutzung des Smartphones für den Betrieb der Bewässerungsanlage

Funkregensensor

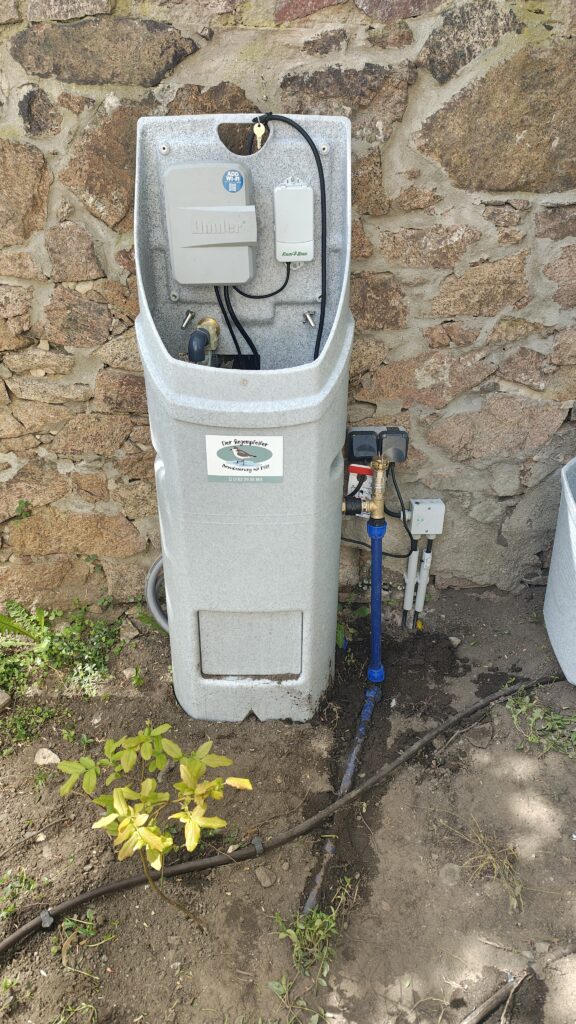

Anschluss an Trinkwasser mit der MobileBoost Trinkwassertrennstation zur Einhaltung der Trinkwassernorm DIN EN 1717

250 m XFS Tropfrohr sowie Mikrobewässerung von Einzelpflanzen und Gewächshaus

Installation: 14. und 15. März

Inbetriebnahme am 15. März 2023

Neuinstallation

XFS Tropfrohr für Bambus, Lavendel und diverse Solitäre und Hecke.

Mai 2023

Austausch unterirdische Tropfbewässerung Gardena für Rasen

320 m XFS Tropfrohr eingebaut.

Mai 2023

Neuinstallation

100 m XFS Tropfrohr für Neuanpflanzung

Neuinstallation Tropfrohr und Rotationsdüsen

150 m XFS Tropfrohr

35 Rotationsdüsen

5 DV 24V Ventile

ESP-ME3 Steuerung mit LNK WLAN Anbindung (automatische Laufzeitsanpassung an Hand Wetterdaten)

Funkregensensor

Juli 2023, realisiert an 3 Tagen

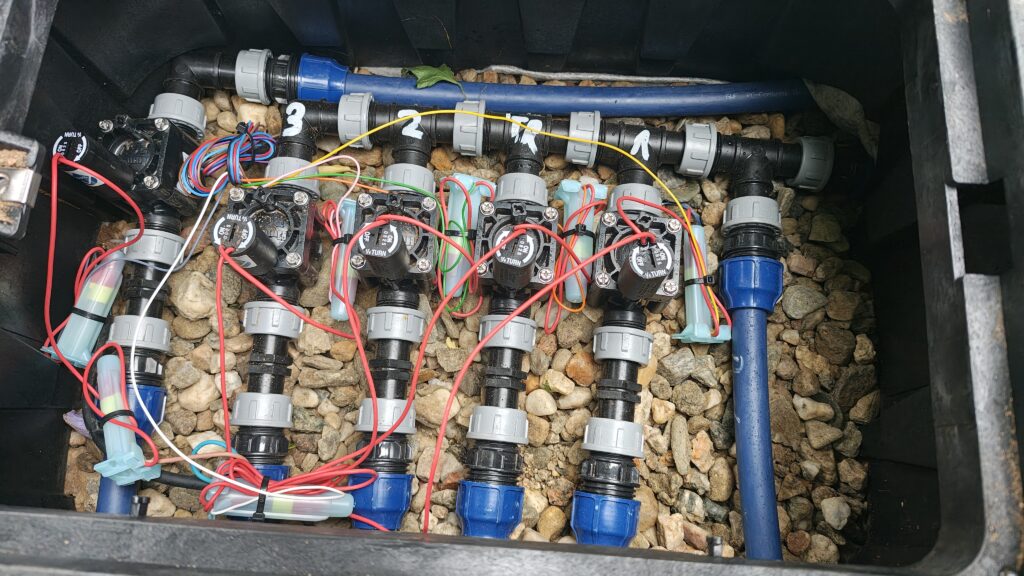

Erneuerung Ventilverteiler in vorhandener Tropfbewässerung

Austausch der Gardena Ventile gegen Rain Bird DV Ventile

Batteriebetriebene Steuerung TBOS BT von Rainbird und Regensenso

Installation am 7.6.23

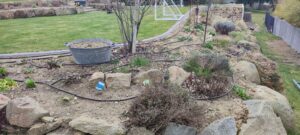

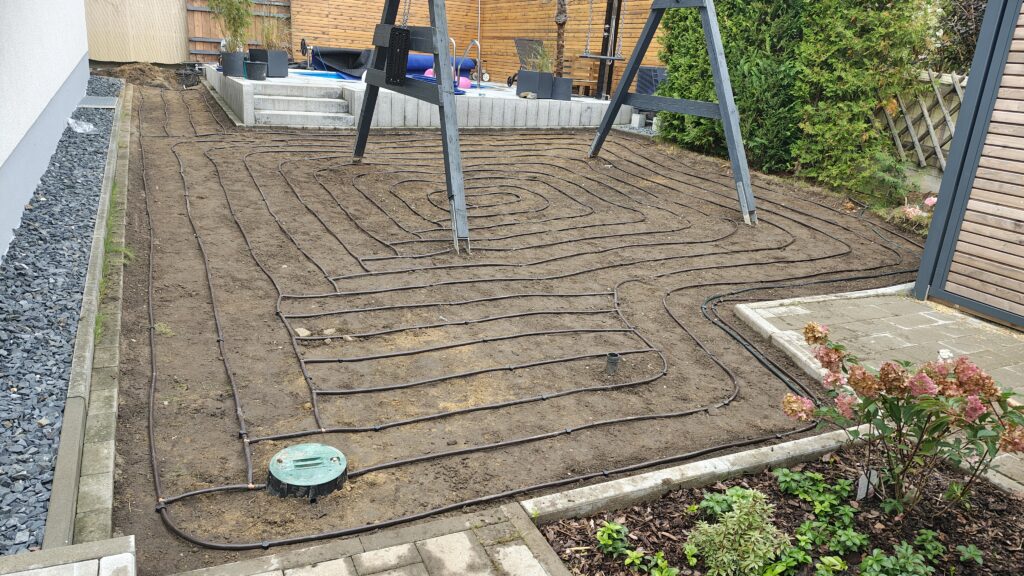

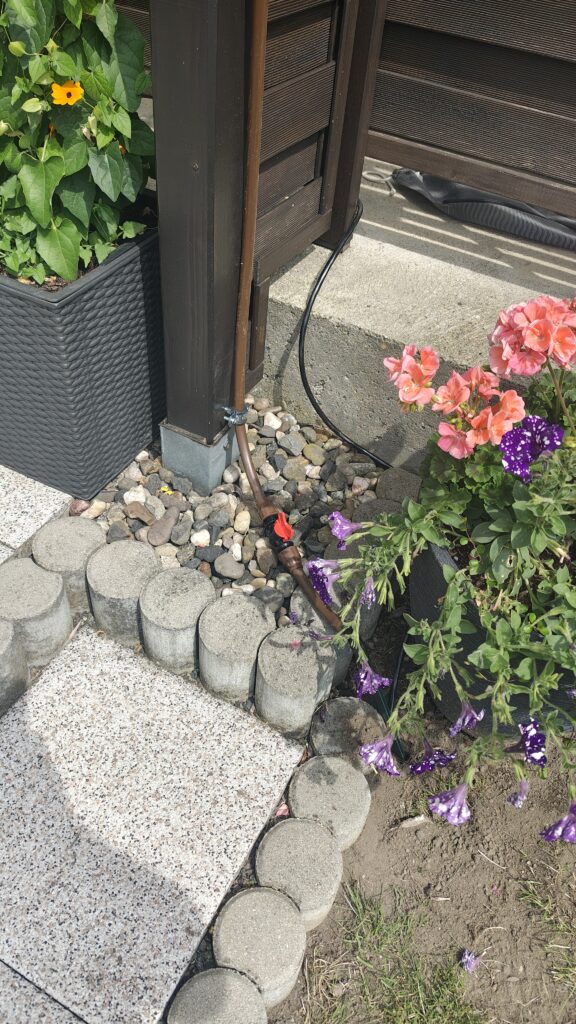

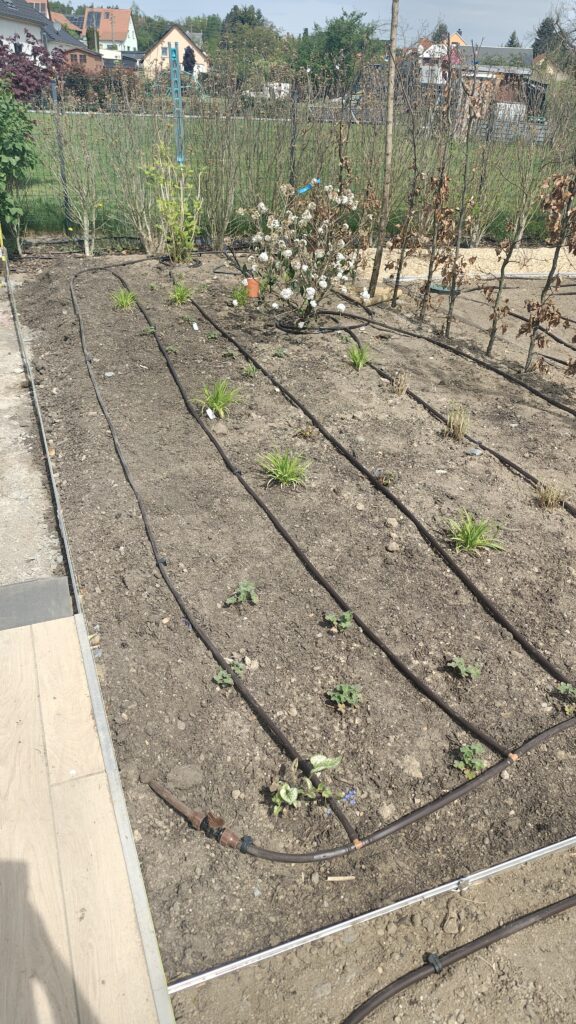

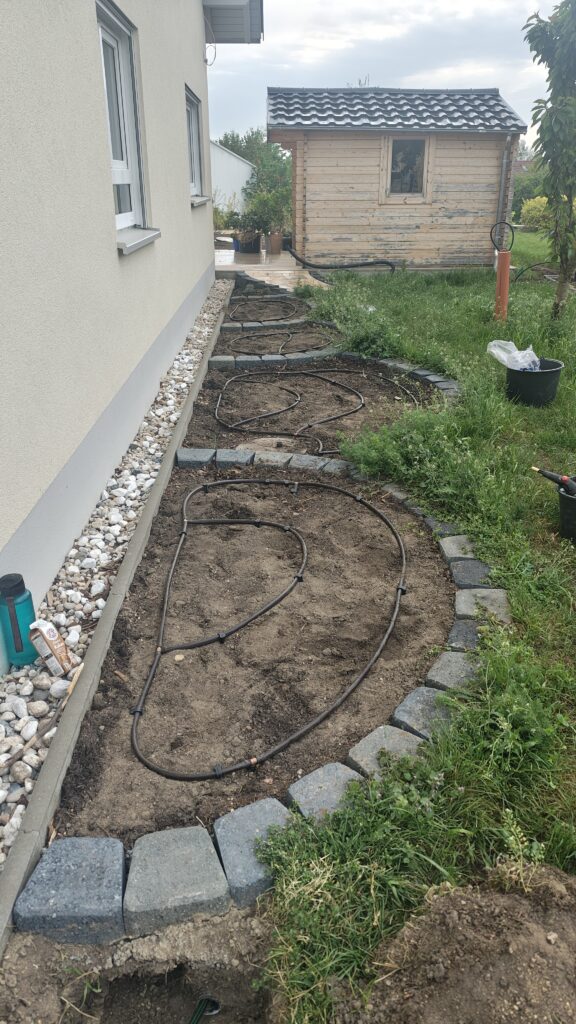

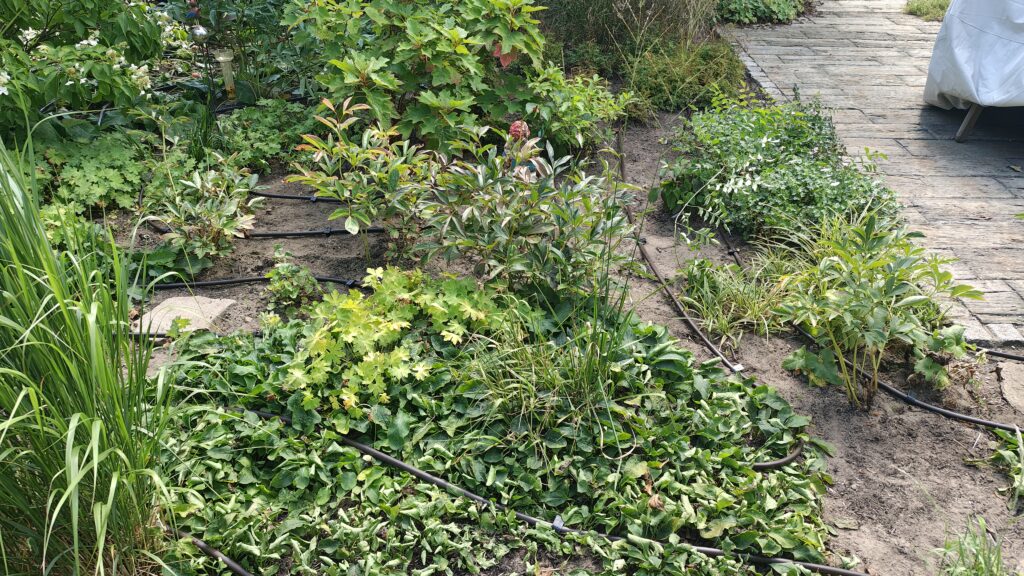

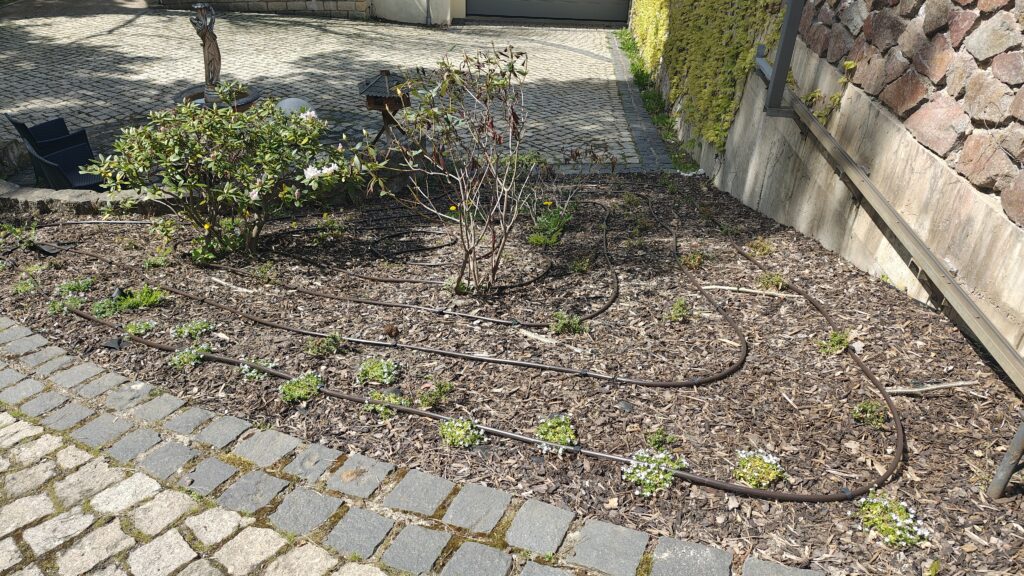

Verlegung von Tropfrohr flächig oder in Ringen für Solitärpflanzen (Bäume und Sträucher)

Juni 2023

Neuinstallation

5 Kreise mit 36 R-VAN Düsen

1 Kreis Tropfbewässerung mit XFS Tropfrohr 400m

ESP-ME3 und LNK2 WLan Anbindung

Installiert am Juni 2023

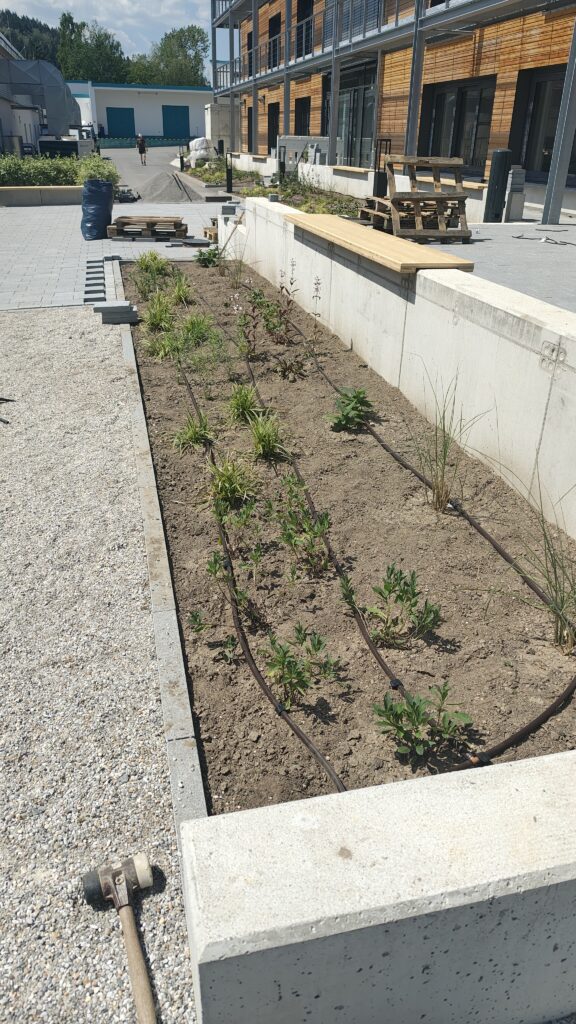

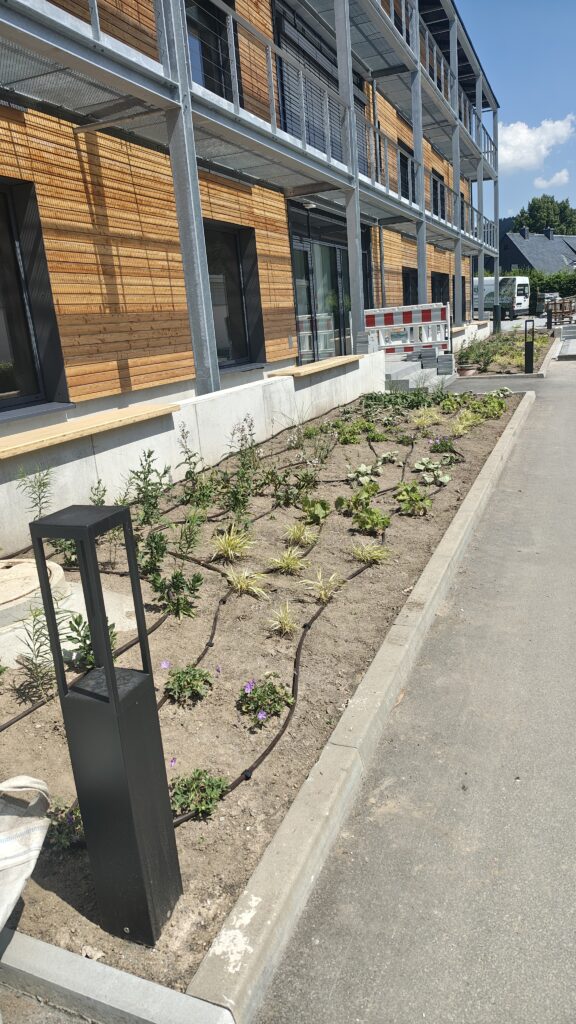

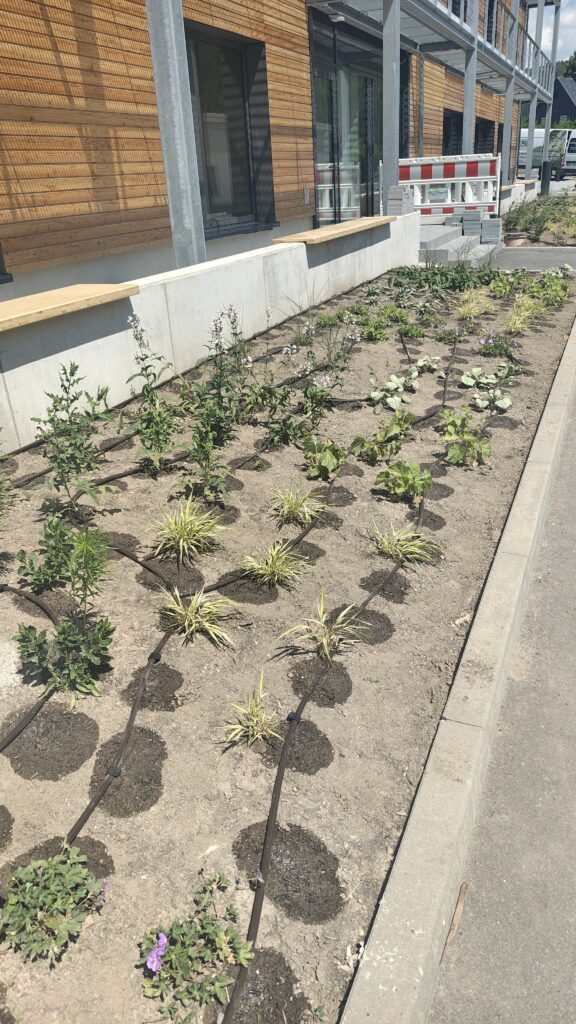

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr im öffentlichen Bereich einer Wohnanlage.

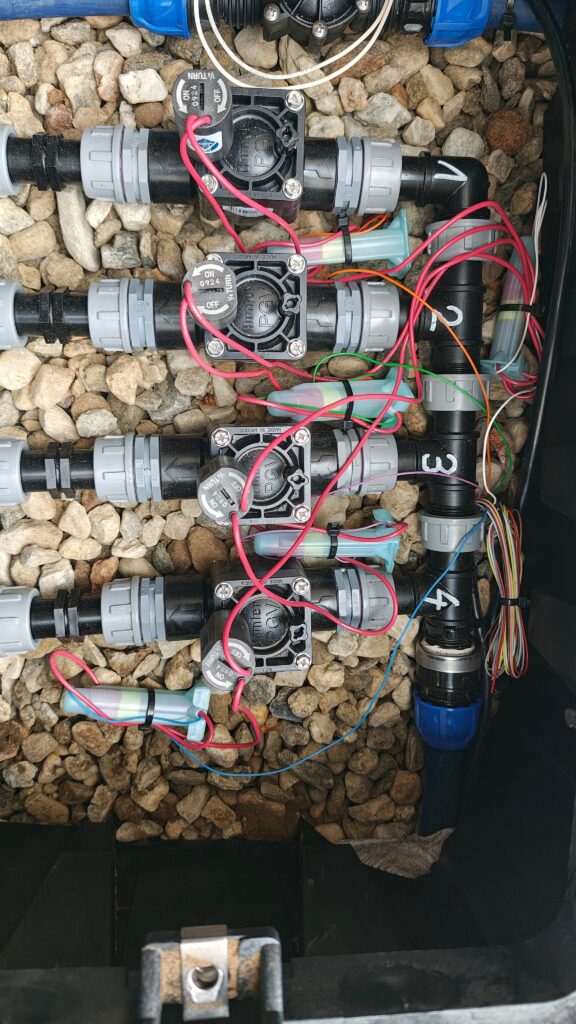

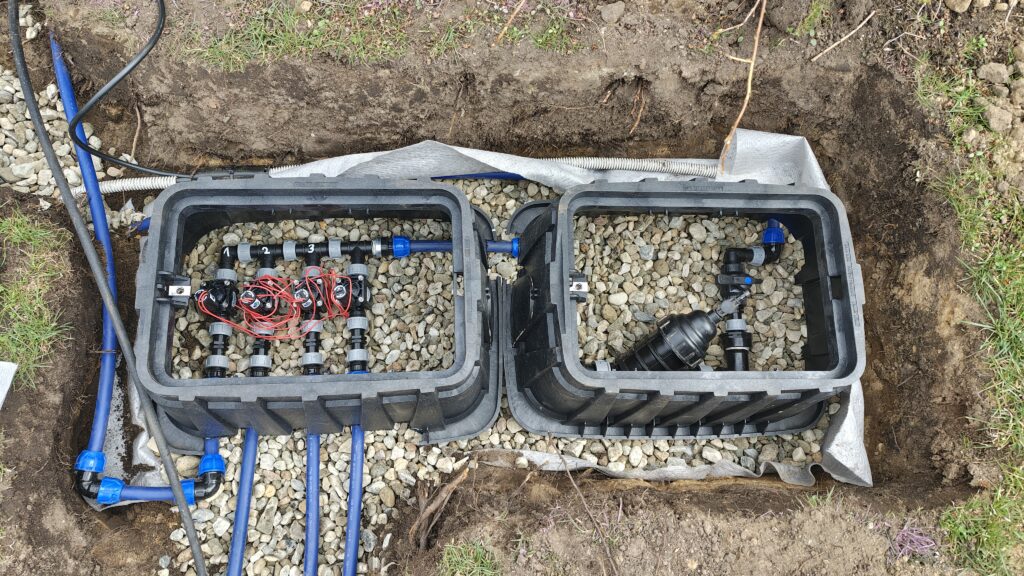

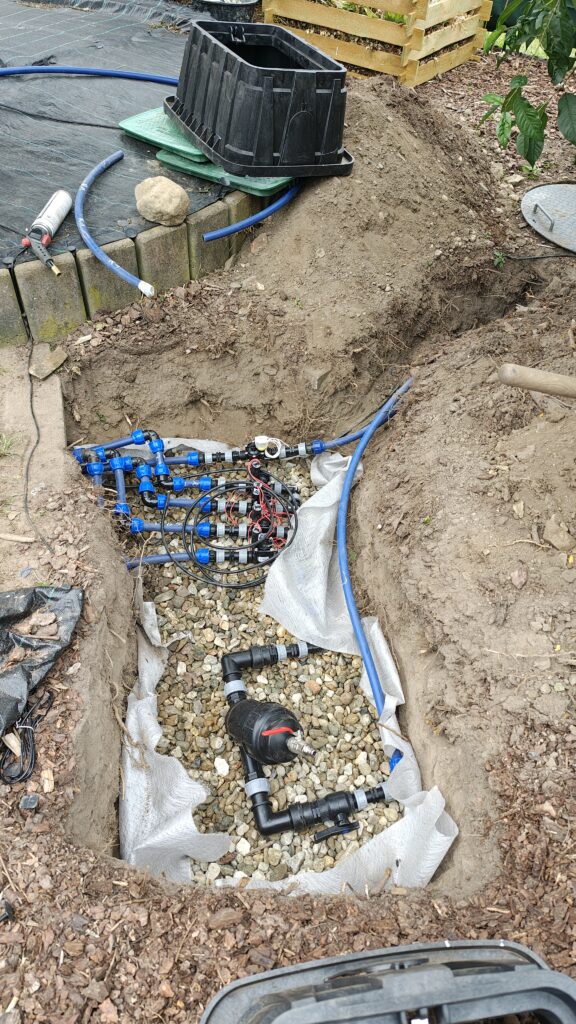

3 Ventilverteiler mit insgesamt 10 DV Ventilen

3.000 m XFS Tropfrohr

Batteriesteuerung TBOS-BT Rain Bird

Regensensor

Realisierung: Januar 2024

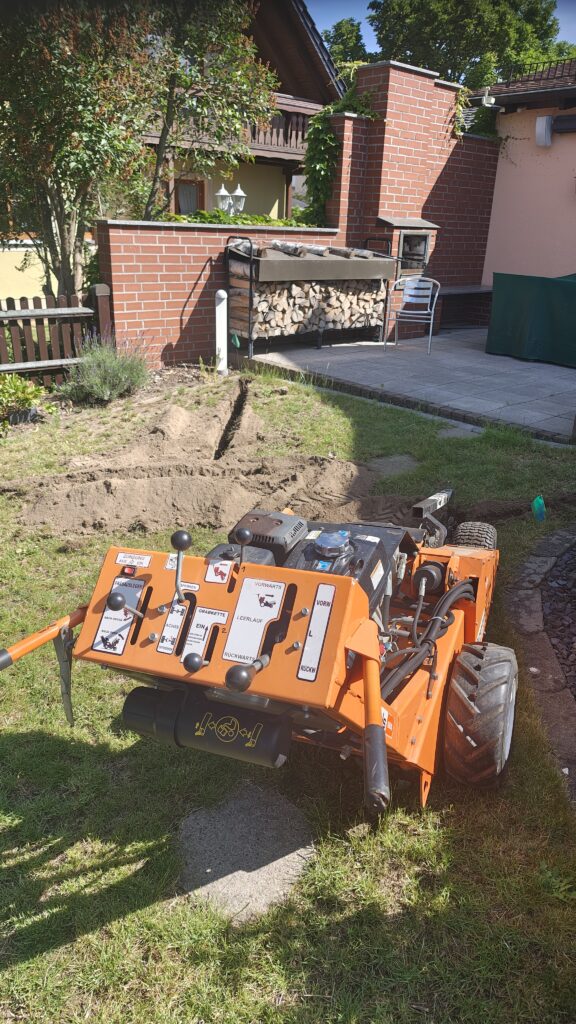

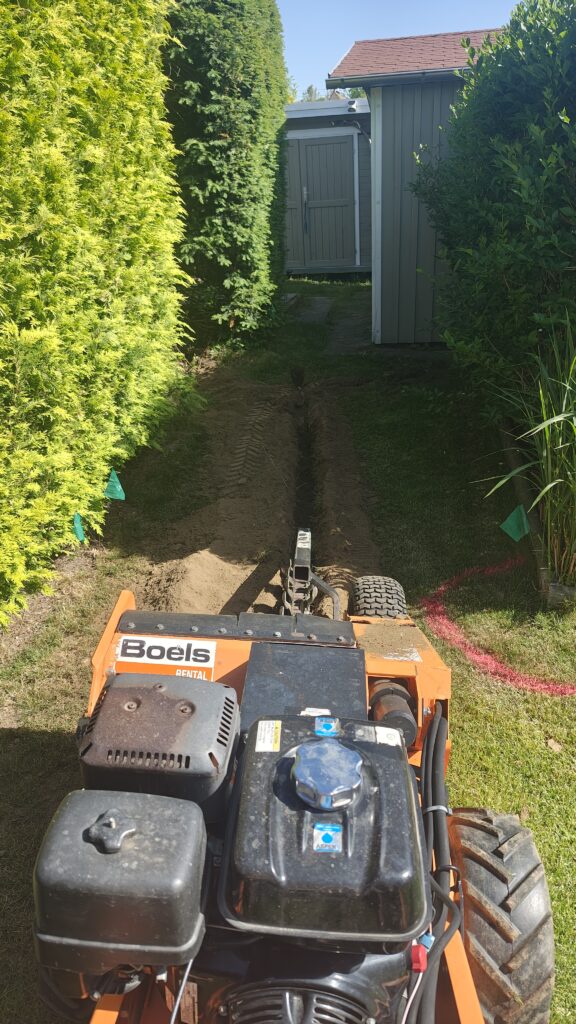

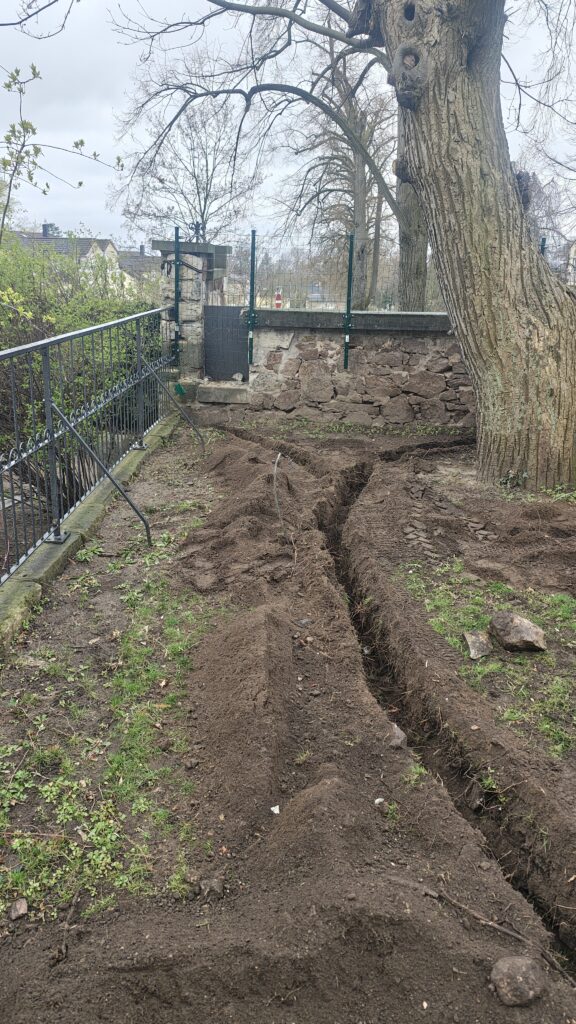

Verlegung von PE 40 in zwei vorhandenen Rasenflächen zur Neuinstallation von Wassersteckdosen. Rasen mit Rasensodenmaschine abgeschält und seitlich gelagert, Gräben mit Grabenfräse erstellt, Anschlüsse an Hydranten mittels Handschachtung freigelegt.

3,5 Montagetage

150 m Rohr

5 Wassersteckdosen

März 2024

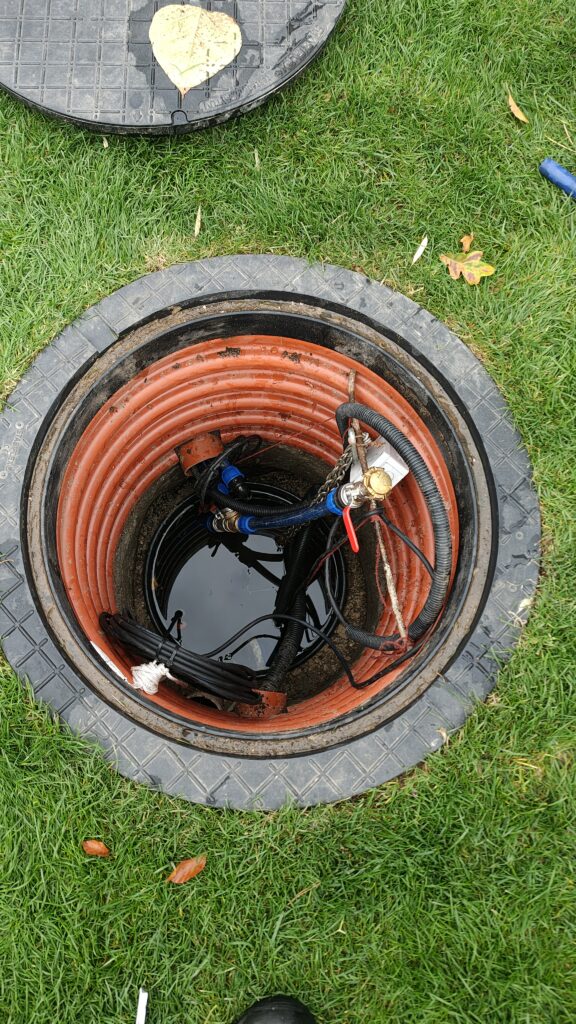

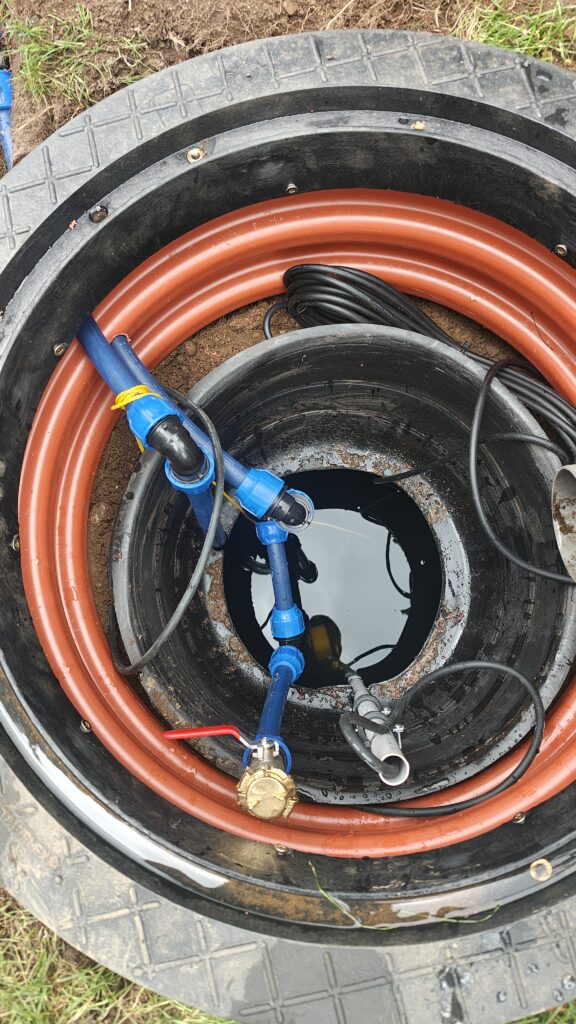

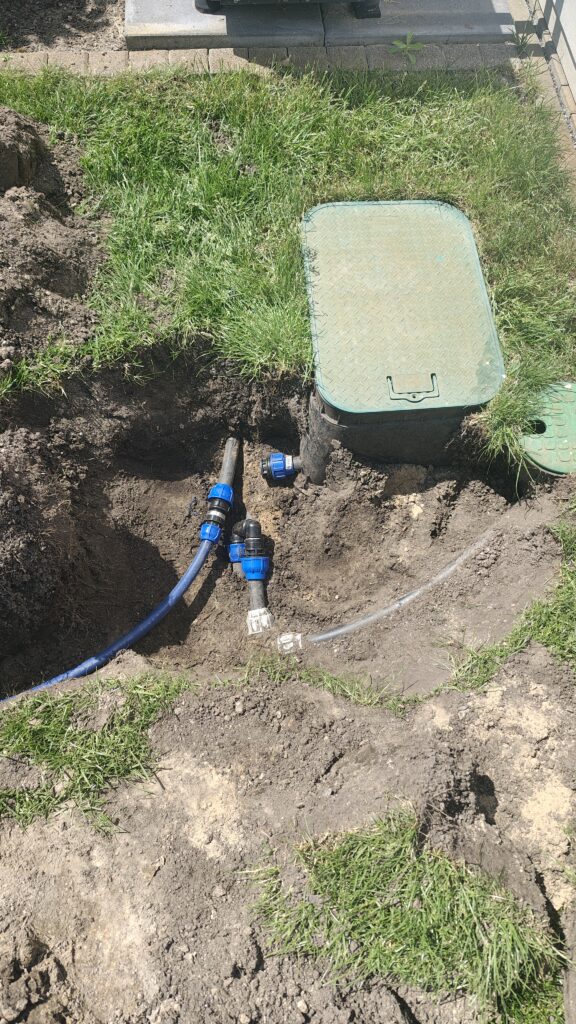

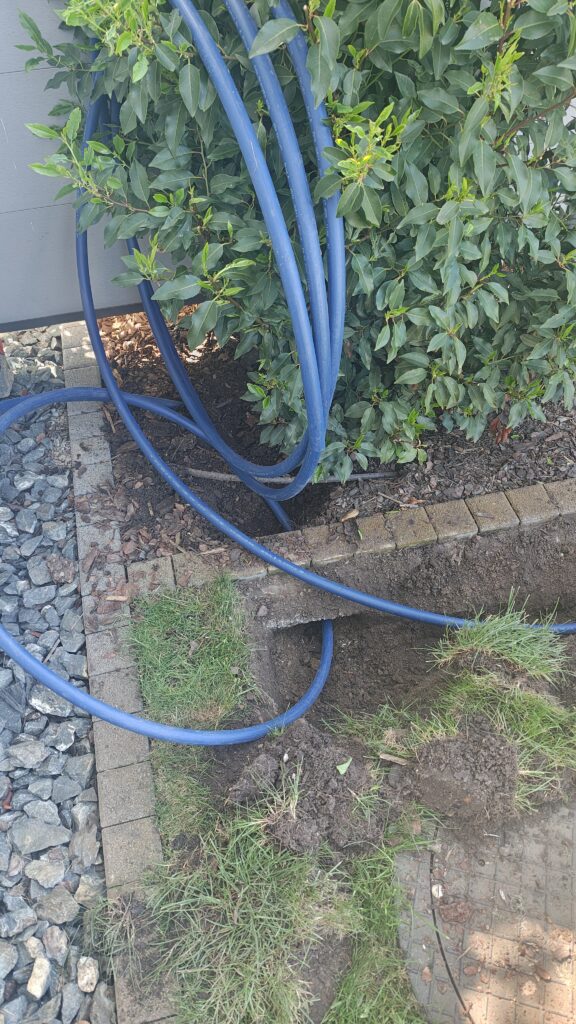

Installation einer Zisternenpumpe, PE-HD 32 Rohr und 4 Wassersteckdosen.

1 Tag

Mai 2024

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr von Rain Bird.

2 Bewässerungskreise und 2 Wassersteckdosen

ESP-TM2 Steuerung und Funkregensensor von Rain Bird

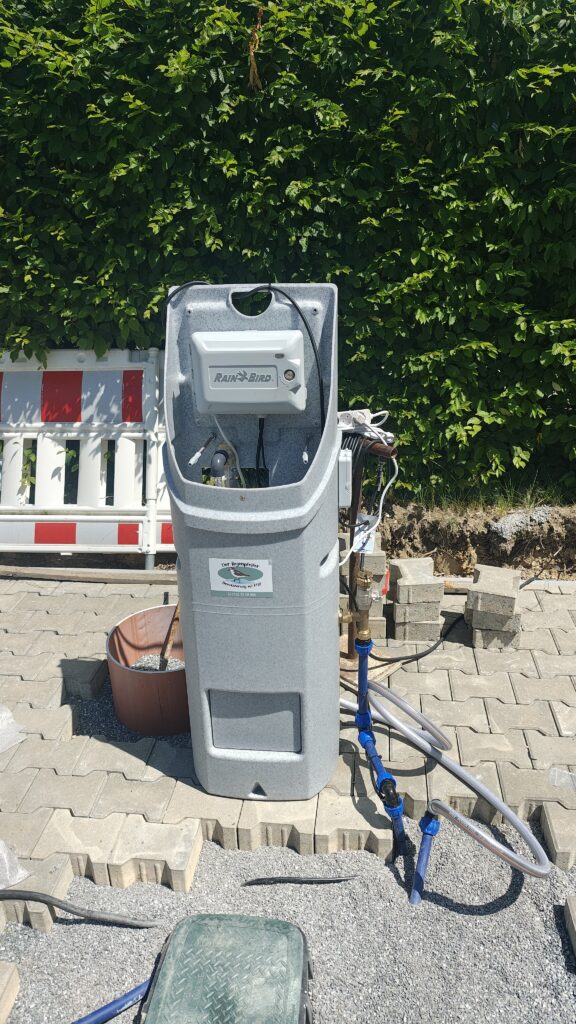

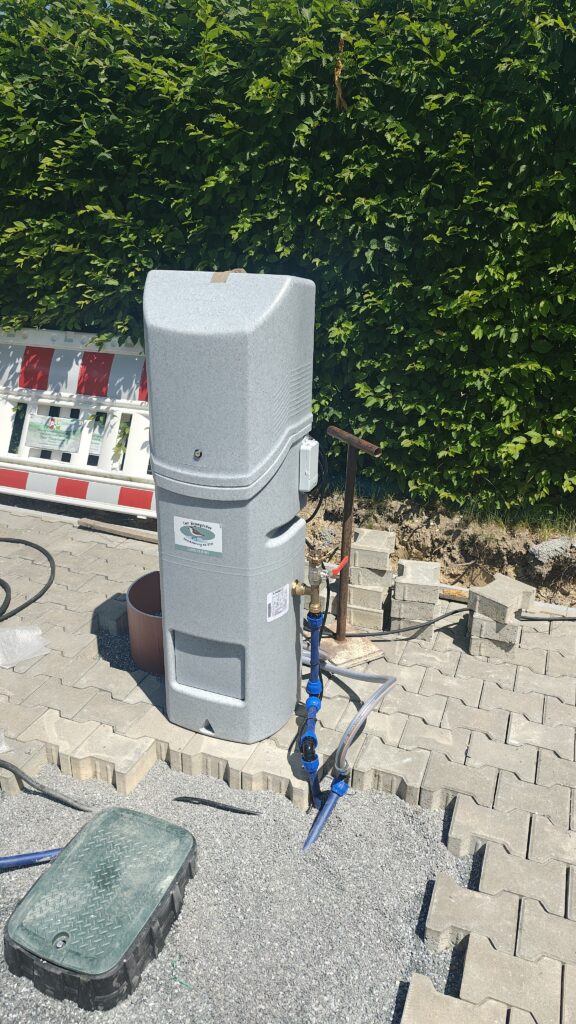

Einbau einer Trennstation zum regelkonformen Anschluss der Bewässerungsanlage an das Trinkwassernetz

2 Montagetage

Realisierung März 2024

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr von Rain Bird.

2 Bewässerungskreise (1 mal Rollrasen, 1 mal Tropf)

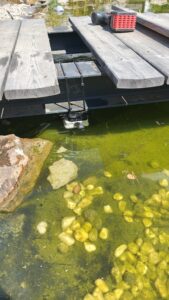

Automatische Zisternennachspeisung und Teichniveauregulierung

ESP-TM2 Steuerung und Funkregensensor von Rain Bird

3 Montagetage

Realisierung März 2024

Planung und Installation einer automatischen Bewässerungsanlage mit Tropfrohr von Netafim und Versenkregnern von Rain Bird.

6 Bewässerungskreise mit 20 Stk. 1804SAMPRS45 Versenkdüsen  (4 mal Rasen, 2 mal Tropf)

Anschluss an Trinkwasser Normenkonform mit Trennstation

ESP-ME3 Steuerung und Funkregensensor von Rain Bird, LNK2 Internetanbindung (automatische Laufzeitanpassung an Hand der Wetterdaten)

4 Montagetage

Realisierung Juni 2024

Planung und Installation einer automatischen Bewässerungsanlage mit Rotationsdüsen R-VAN von Rain Bird und Tropfrohr von Netafim.

4 Bewässerungskreise (2 Kreise Rasen, 2 Kreise Beete und Rabatten)

30 Versenkdüsen 1804SAMPRS45 mit R-VAN Düsen von Rain Bird.

250 m Unitechline von Netafim

ESP-TM2 Steuerung und Funkregensensor von Rain Bird

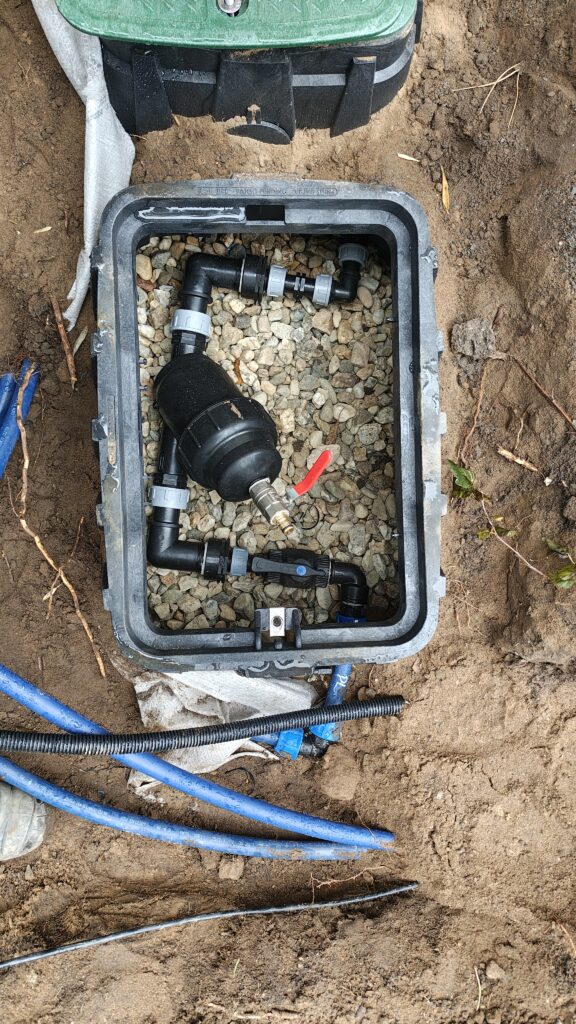

Einbau einer neuen trocken aufgestellten Pumpe inkl. Scheibenfilter

4 Montagetage

Realisierung Mai/2024

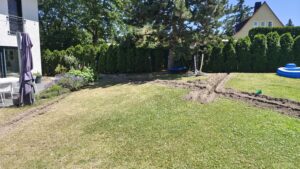

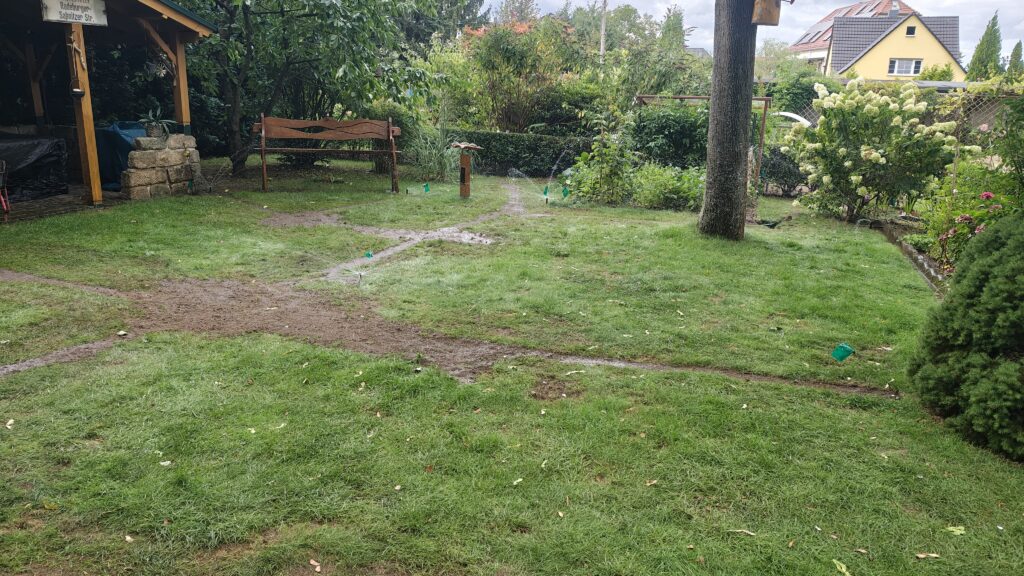

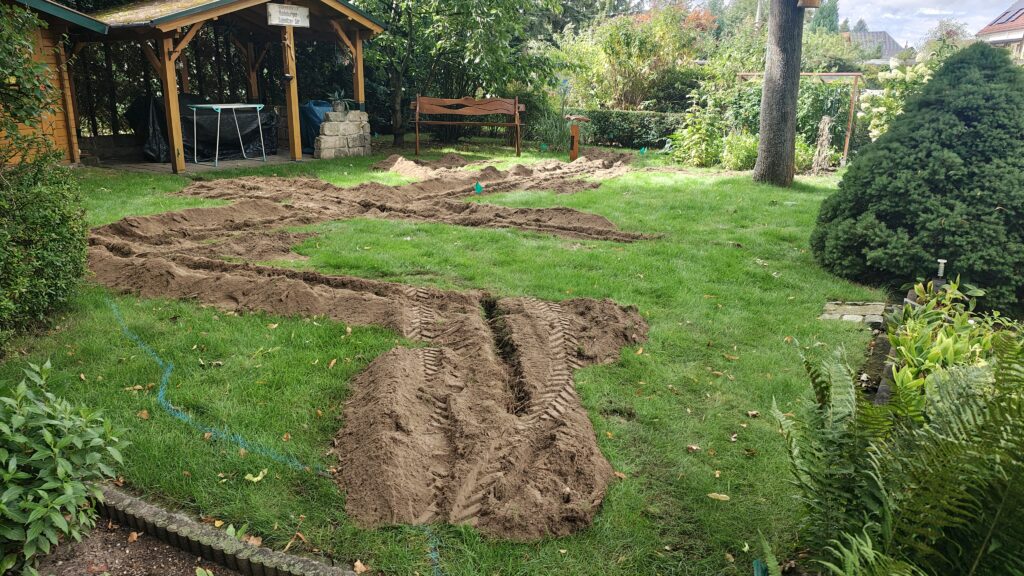

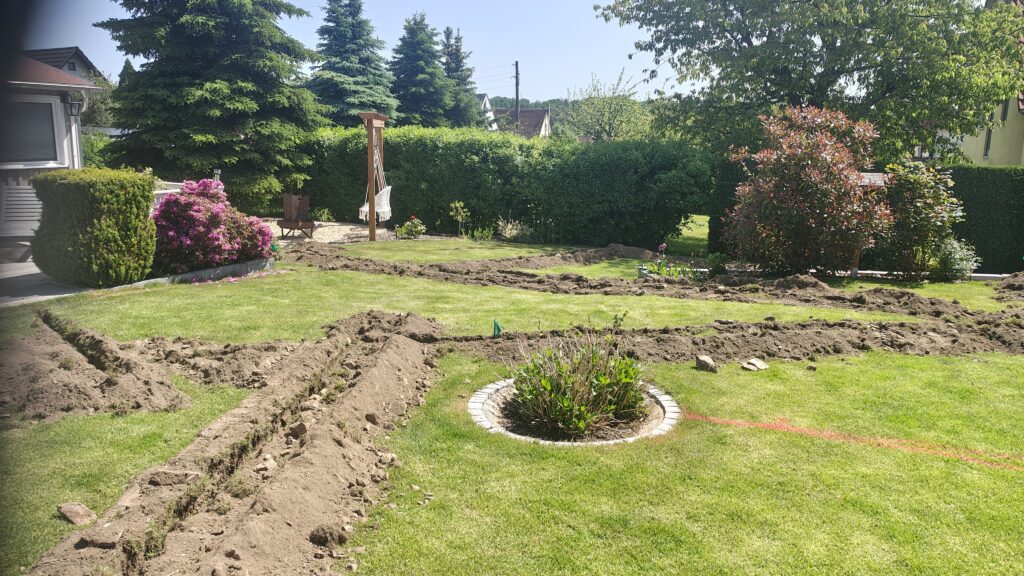

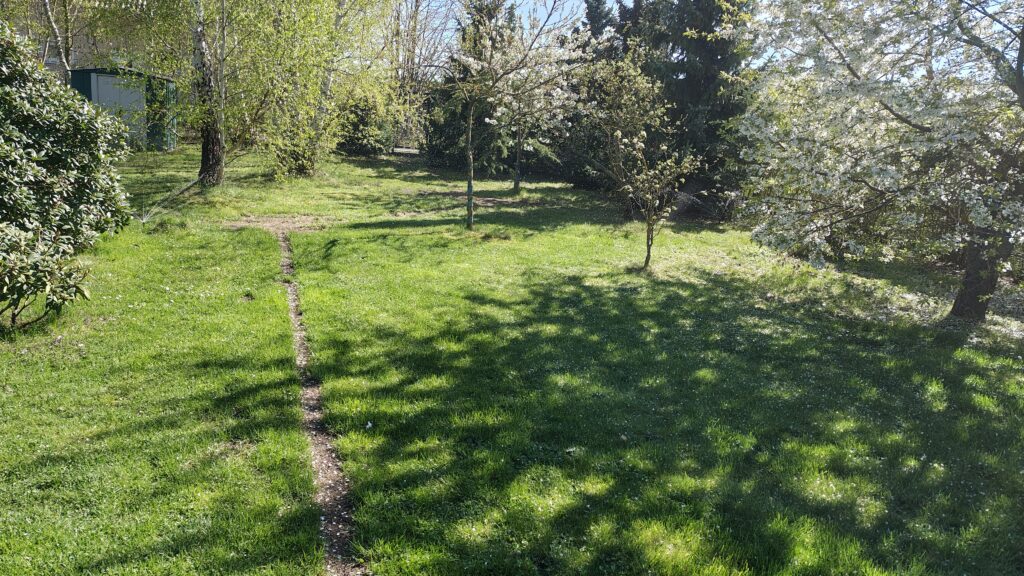

Automatische Bewässerung mit Versenkdüsen, Versenkregnern und Tropfrohr. Rasen mit Rasensodenmaschine abgeschält (115 m) und seitlich gelagert, Gräben mit Grabenfräse erstellt.

Wasserquelle: Brunnen

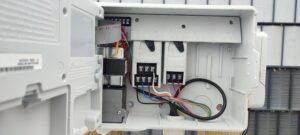

Steuertechnik: ESP-ME3 von Rain Bird, LNK2 Internetanbindung für App und Wetterdaten, Funkregensensor

Düsen: 1804SAMPRS45 mit R-VAN Düsen, 35 Stück

Regner: 5004SAMPRSS Getriebregner von Rain Bird, 4 Stück

Tropfrohr: XFS Tropfrohr, Rain Bird, 150 m

4 Montagetage

Realisierung Mai 2024
